ch01 객체지향 모델링

1. 모델링

01. 모델의 역할

- 서로의 해석 공유해 합의 or 해석의 타당성 검토

- 현재 시스템 or 앞으로 개발할 시스템의 원하는 모습 가시화

- 시스템의 구조와 행위 명세

- 시스템 구축하는 틀 제공



02. 모델링

- 모델, 추상화를 바탕에 둠 → 특정 관점에서 관련 있는 점은 부각, 관련 없는 것은 무시

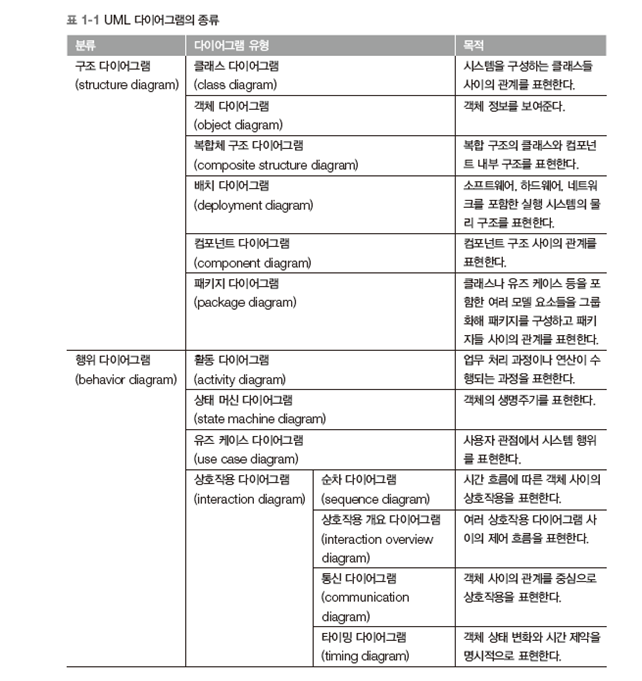

2. UML

대표적인 시스템 모델링 언어



3. 클래스 다이어그램

01. 클래스 다이어그램

- 시스템의 정적인 구조 표현

- 시간에 따라 변하지 X
- 클래스와 그들간의 관계 표현



02. 클래스

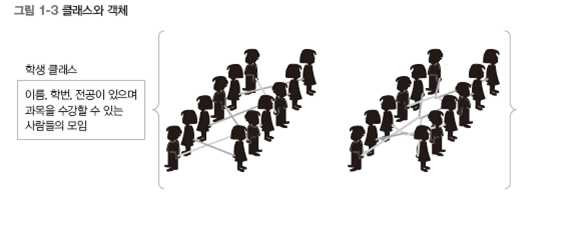

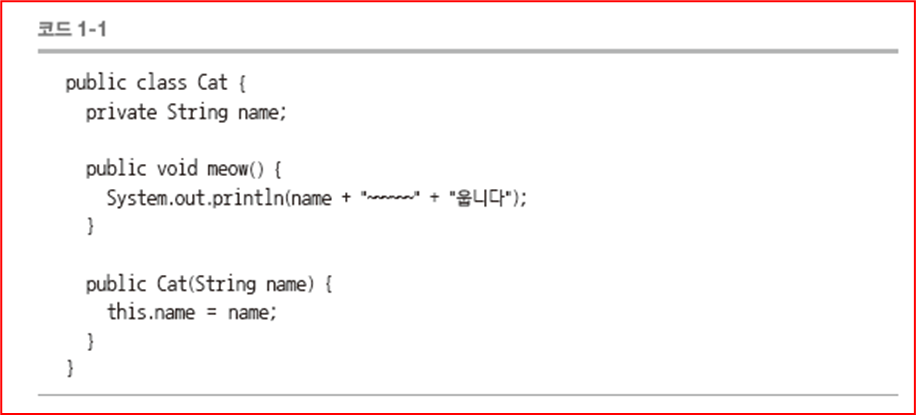

- 동일 속성 가지고 있고, 동일 행위 수행하는 객체의 집합

- 객체를 생성하는 설계도

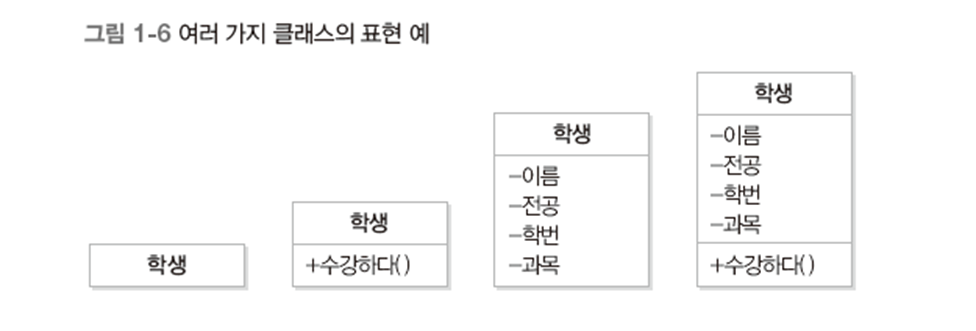

- UML의 클래스 표현

• 세 부분으로 나누어진 박스 표현
• 가장 윗부분: 클래스 이름/ 중간 부분: 속성 / 마지막 부분: 연상

- 접근제어자

02. 관계

- 객체지향 시스템은 상호 관계를 맺는 여러 클래스에서 생성된 객체들이 기능 수행

• 연관 관계
  1. 연관된 클래스 상에 실선 그어 표시
  2. 두 클래스 사이의 관계 명확한 경우, 이름 사용 X

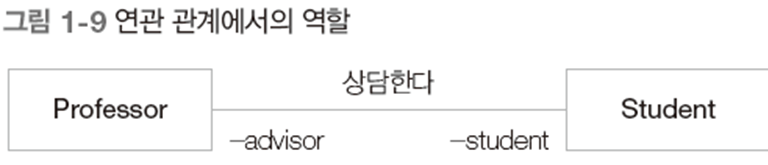

  3. 역할: 클래스 바로 옆 연관 관계를 나타내는 선 가까이 기술
  4. 역할 이름, 연관된 클래스의 객체들이 서로를 참조할 수 있는 속성의 이름으로 활용

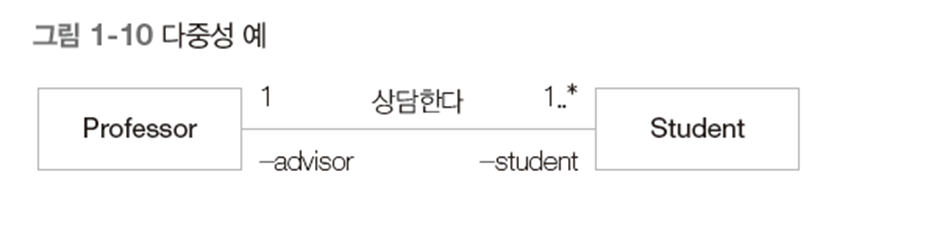

- 다중성



- 양방향, 단방향 연관 관계

• 양방향 연관 관계
  1. 두 클래스를 연결한 선에 화살표 사용X
  2. 서로의 존재 인지

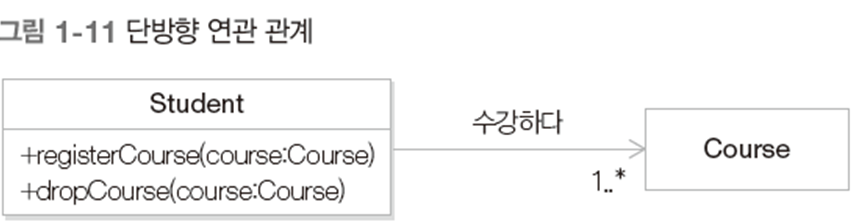

• 단방향 연관 관계
  1. 한쪽으로만 방향성이 있는 관계
  2. 한 쪽은 알지만 다른 쪽은 상대방 존재 모른다는 의미

- 연관 클래스: 연관 관계에 추가할 속성이나 행위가 있을 때 사용

• 사건 이력 표현
• 대출 이력

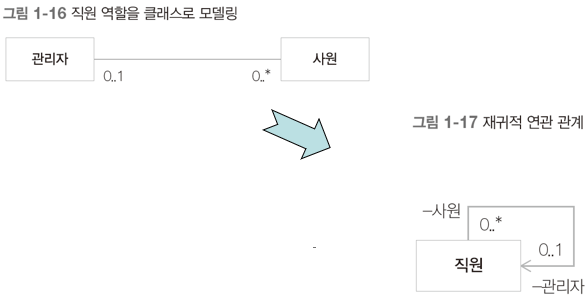

- 재귀적 연관 관계

• 동일한 클래스에 속한 객체들 사이의 연관 관계
• 역할을 클래스로 할 때 문제 발생

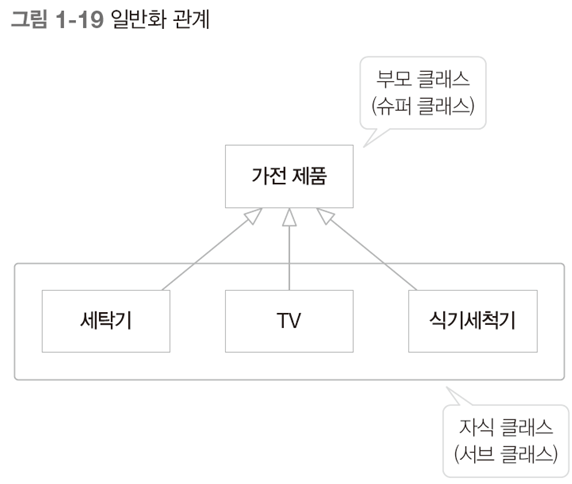

- 일반화





• 세탁기는 가전 제품
• TV는 가전 제품
• 식기세척기는 가전 제품
• 일반화는 상속화







- 집합 관계

• 전체와 부분 간의 관계
• 집약(aggregation)
  1) 전체를 나타내는 객체, 부분 나타내는 개체의 라이프 타임이 독립적
  2) 부분을 나타내는 객체를 다른 객체와 공유 O
  3) 전체 객체가 사라져도 부분 객체 사라지지 X
  4) 빈 마름모로 표시

public class Computer {      private MainBoard mb;      private CPU c;      private Memory m;      private PowerSupply ps;      public Computer(MainBoard mb, CPU c, Memory m, PowerSupply ps) {           this.mb=mb;           this.c=c;           this.m=m;           this.ps=ps;      } }

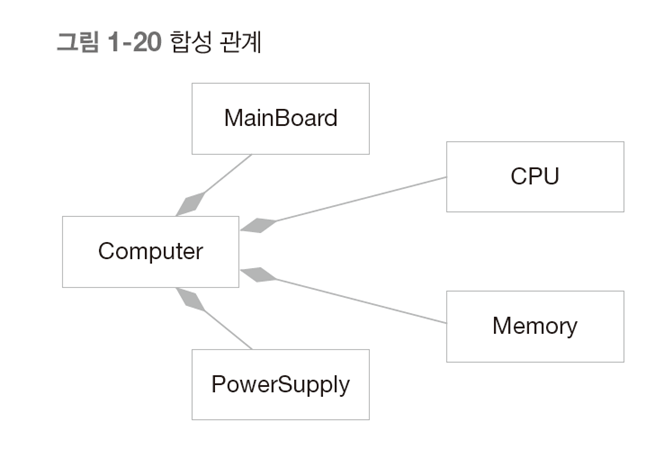

• 합성(composition)
  1) 전체를 나타내는 객체에 부분을 나타내는 개체의 라이프 타임이 종속적
  2) 전체 객체가 사라지면 부분 객체도 사라짐
  3) 채워진 마름모로 표시

public class Computer {      private MainBoard mb;      private CPU c;      private Memory m;      private PowerSupply ps;      public Computer() {           this.mb=new MainBoard();           this.c=new CPU();           this.m=new Memory();           this.ps=new PowerSupply();      } }

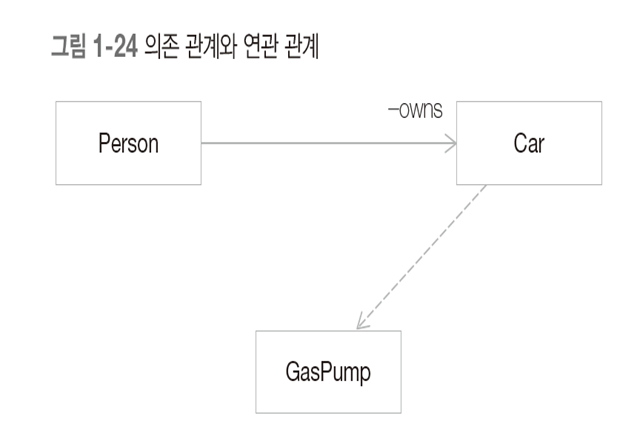

- 의존 관계



• 한 클래스에서 다른 클래스 사용하는 경우
  1) 클래스의 속성에서 참조
  2) 연산의 인자로 참조
  3) 메소드의 지역 개체로 참조

• 연산의 인자나 메소드의 지역 개체로 참조 -> 찰나적 관계

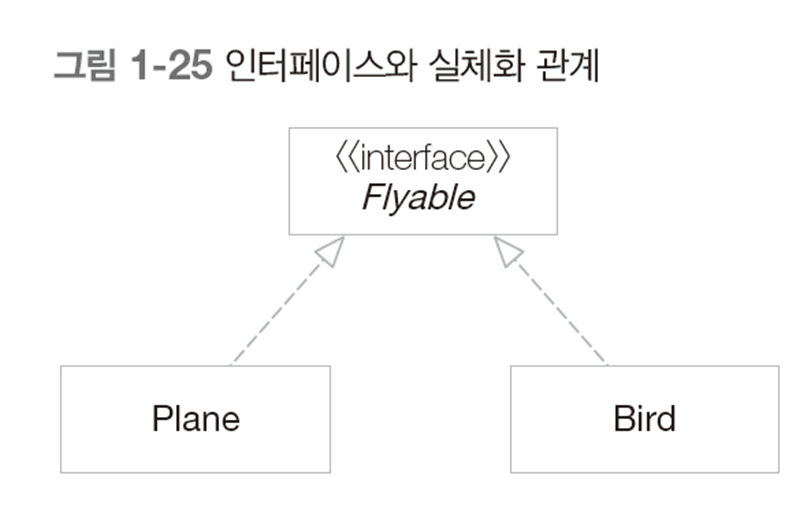

- 인터페이스와 실체화 관계







• 인터페이스, 책임 -> ex: 리모콘의 책임, 가전 기기 on/off, 볼륨 up/down
• 어떤 공통되는 능력이 있는 것들을 대표하는 관점

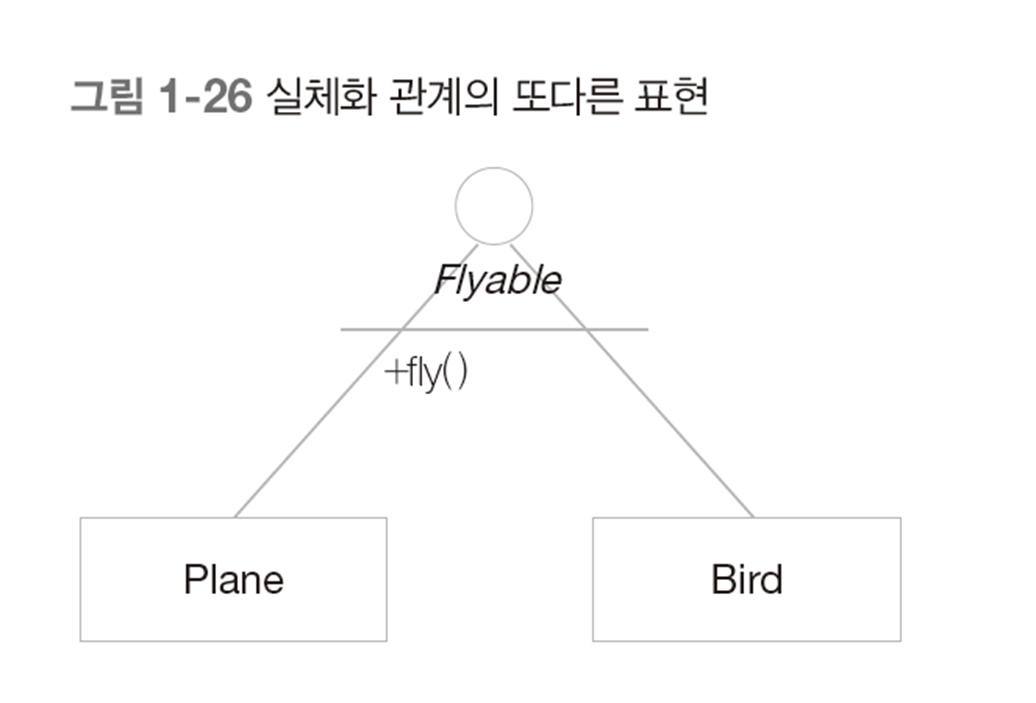

- 실체화 관계
